三度、ファンヒーターチューン

昨日の夜ですが
4月にしては寒かったですね。

一旦閉まったファンヒーターを
引っ張り出し、稼動させましたが
なかなか点火しません、、、

ちょっと気になる所があって
基盤を調べましたら
送風モーターのリレーが機能していないので
点火しませんでした。

実は前からリレーの接点不良による
失火が若干ながらあったので
時間が有る時にアキバの部品店にて
リレーを物色していましたが
古い部品が故に入手出来ませんでした。

今回はやむを得ず
基盤からリレーを外し
接点を磨いて再組み付けを敢行しました。

(毎度ながら一連の作業についての責任は
自己責任の及ぶ範囲にて行動してください)

結果、やはり いま一つ具合が良くありません。

写真のリレーの代価品でも
入手出来れば一連の問題は
解決出来るのですが、
残念ながら僕の出来る事は
此処までです、、、

何処かでジャンクの基盤から
入手するより手は有りませんが
そうそう程度の良いのは期待できません。


次のシーズンは
新品を購入するつもりです、、、


まあ、此処まで
手を尽くしたので
充分でしょう、、、
by hamanakkotaisa | 2007-04-18 11:24 | 雑記

ファンヒータチューン、その2

かつて、日記にてファンヒーターの
整備を記載しましたが
今回、続編として
送風ファンのオーバーホールを
ご報告したいと思います。

(先の日記にも記載しましたが
駆動部の分解整備は確実なネジのトルク管理等
必要となります、、、
是非ともこの日記を見ても真似をせず、
専門業者への修理依頼をお勧めします。
日記に記載されている内容は
修理内容を保障する物では有りません。
厳にご注意の程、お願いします。)

暫く通常に稼動していた
ファンヒーターですが
最近点火しない等のトラブルが頻発しました。

フレームロッドの火は確実に飛んでいるので
何度も起動しましたが
やはり点火しません。

起動時に耳をそばだて、
燃焼室への送風ファンが駆動していない事に
気付いたのは暫くしてからの事です。

ネーム作業の気晴らしを兼ね、
ファンヒーターのオーバーホール。

筐体を全部ばらして、
送風ファンユニットに辿り着く事、
数時間、、、

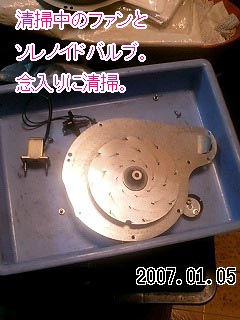

此処からが本番、

ファン本体の全分解、
ユニットからのモーター引き出し、
モーターのオーバーホール、
で、ばらした逆の順での組み立て。

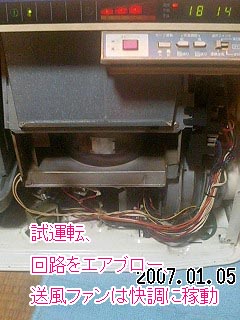

ようやくの作業を終え、試運転。

初回、ファンの回転を確認したものの
点火せず、、、

配線のミスに気付きやり直し。
コネクターのゆるみにも気付いたので
再点検。

慎重に点検後、ようやく安定起動するようになりました。

いやあ、ファンヒーターって
何かバイクのメンテに通じる物があって興味深いのですが













うーん、この手のは
暫くやりたくないですね(汗
by hamanakkotaisa | 2007-01-05 23:51 | 雑記

冬に備えて、、、

ネーム作業の間の気晴らしとして
石油ファンヒーターの整備に勤しんでる
浜名っこ大佐です。

警告!
今回の日記に記述している作業は
本来、専門業者が為すべき作業です。

日記を御覧の皆様が
ご自分で整備をなさって
火災事故等による
全ての刑事、民事上の責任を
浜名っこ大佐は免責する事を
此処に明記します。

ファンヒーターの修理は
ご自分でなさらずに
専門業者に任せることを
強くお勧めします。



さて、作業内容ですが

ファンヒーターの着火不良の多くは
フレームロッド
(バイクや車のスパークプラグに準ずる部品)
の汚れが大半を占めています。

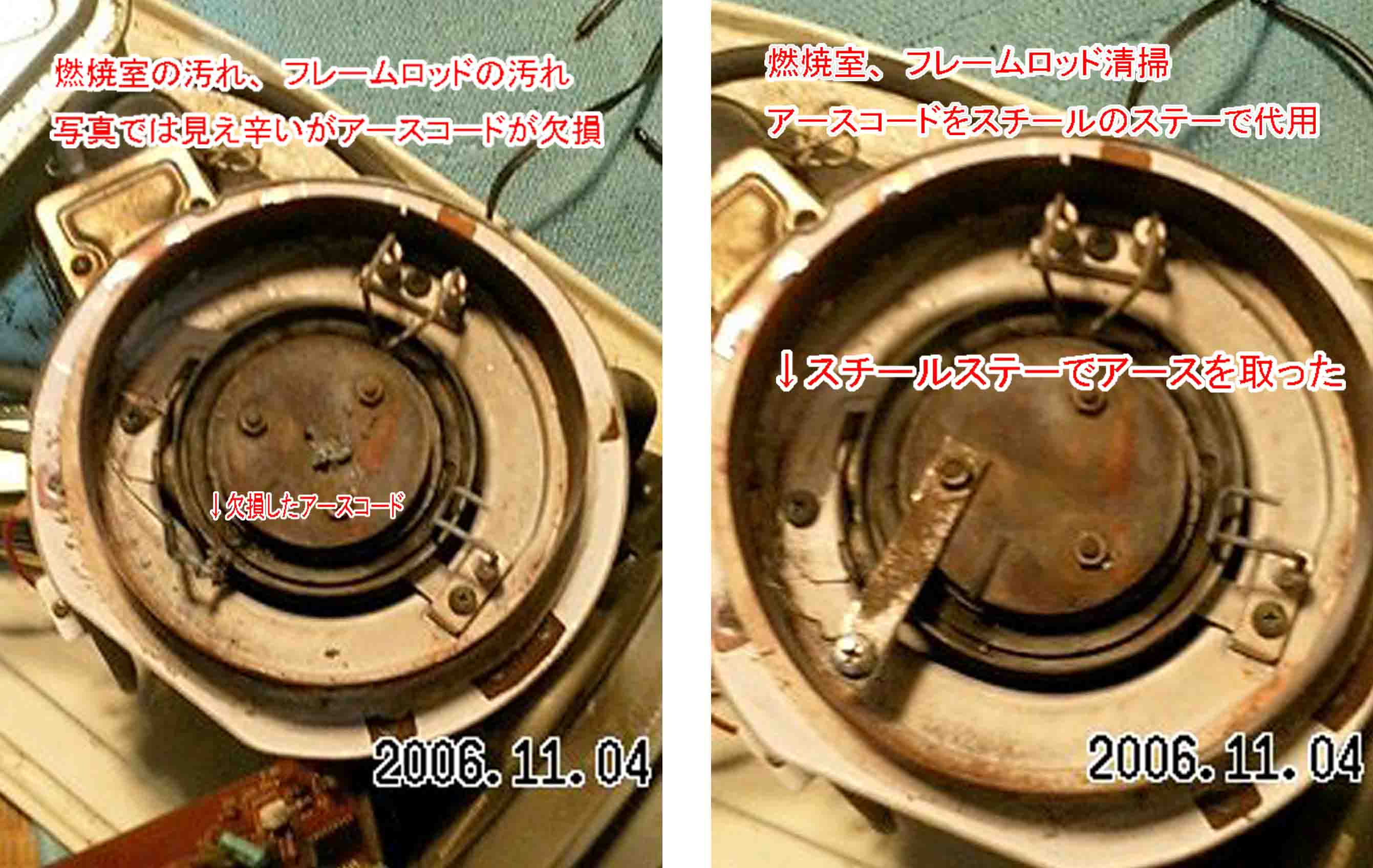

そこでフレームロッドの清掃、

そして写真にもありますが
アースコードの断線を発見しましたので
純正より丈夫な
スチールステーでアースコードを代用、

さらに燃焼効率の向上と
基盤回路の保護を兼ね、
バイク用の断熱材を貼り付けました。

仮組みして試運転、
燃料を入れ替え、無事に着火、稼動しました。

連続稼動して問題なし!

本組みして再起動、地震センサーの確認も
問題なく順調に稼動しました。

今年の冬もファンヒーター君に
頑張ってもらいましょう!

ではネーム作業に復帰します。
by hamanakkotaisa | 2006-11-04 17:40 | 雑記
